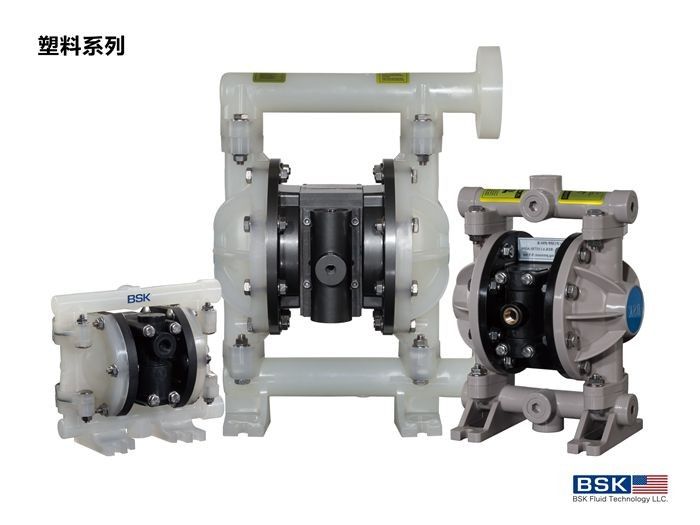

192L/Min de lucht stelde Diafragmapomp/Lucht In werking gestelde Vergeldende Pomp in werking

Teflon Dubbele het Diafragmapomp van Aro Mechanisch met Duikboot

Het werk Principe
In de twee symmetrische die pompkamer met een diafragma wordt uitgerust, dat door een stam van het centrumcouplet wordt verbonden. De samengeperste lucht komt uit de klep van de pompinham, en gaat in één die holte binnen, duwt de diafragmabeweging, en gassen van een andere holte worden uitgezonden. Eens aan de bestemming, zullen de componenten van de gasdistributie automatisch samengeperste lucht in een andere kamer, het diafragma aan de tegenovergestelde richting duwen, dus tot diafragma twee ononderbroken synchronisatie aan het vergelden van beweging maken.

De samengeperste lucht gaat in de klep, maakt het diafragma aan de juiste beweging, en de kamerzuiging maakt middelgroot binnengaan in, de bal in de ruimte duwen, die sluit de kogelklep wegens inhalatie, Media door uitdrijving worden gelost, en opende de kogelklep en sluit tegelijkertijd de kogelklep, verhindert achterstroom, dus om middelgrote onafgebroken van de geïnhaleerde ingang te maken, uitgangsafvoer.

De pomp van het luchtdiafragma (ken ook als Membraanpomp, lucht in werking gestelde dubbele diafragmapomp (AOOD) of pneumatische diafragmapomp) die een combinatie de het vergelden actie van rubber, thermoplastische of teflondiaphragm en geschikte kleppen één van beide kant van het diafragma (controleklep, vleugelkleppen, klepkleppen, of een andere vorm van afgesloten kleppen) gebruikt om een vloeistof te pompen.

Specificaties

De Pomp van het luchtdiafragma
1. Niet lekkage
2. Goede zelfinstructieprestaties
3. Vervoer allerlei middel
4. Materiaal: Uit gegoten staal, Alu, SS, pp

2 5 X X - X X X - X (MODELselectie)

Vorm van pijpmond: (F) c-Flens a-BSP B-NPT

Diafragmamateriaal: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Balmateriaal: 9 - Santoprene H – Hytre T – PTFE A - Acetal

Het materiaal van de balzetel: P/K – Polypropyleen/Kynoar SS – Roestvrij staal

Pompmateriaal: SS – Roestvrij staalal – het Koolstofstaal P/K van ci van de Aluminiumlegering – Polypropyleen/Kynoar

Maximum Toegepaste Temperatuurgrenzen (diafragma/bal/verbindingsmateriaal)

Acetal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - de Teflon van 225°F (- 40° - 107.2°C)··································································································40° het Nitril - van 220°F (4.4° - 104°C)···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) Polypropyleen····························································································32° - 175°F (0-79.4°C)

1“ Stroomdiagram
