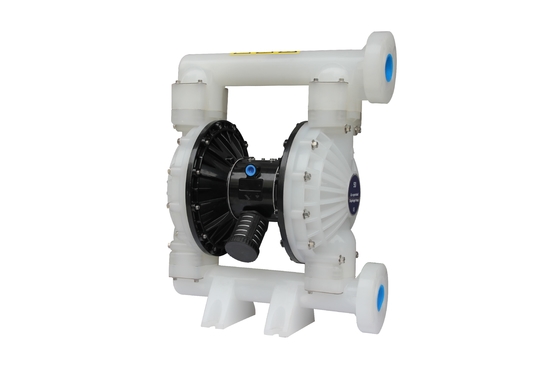

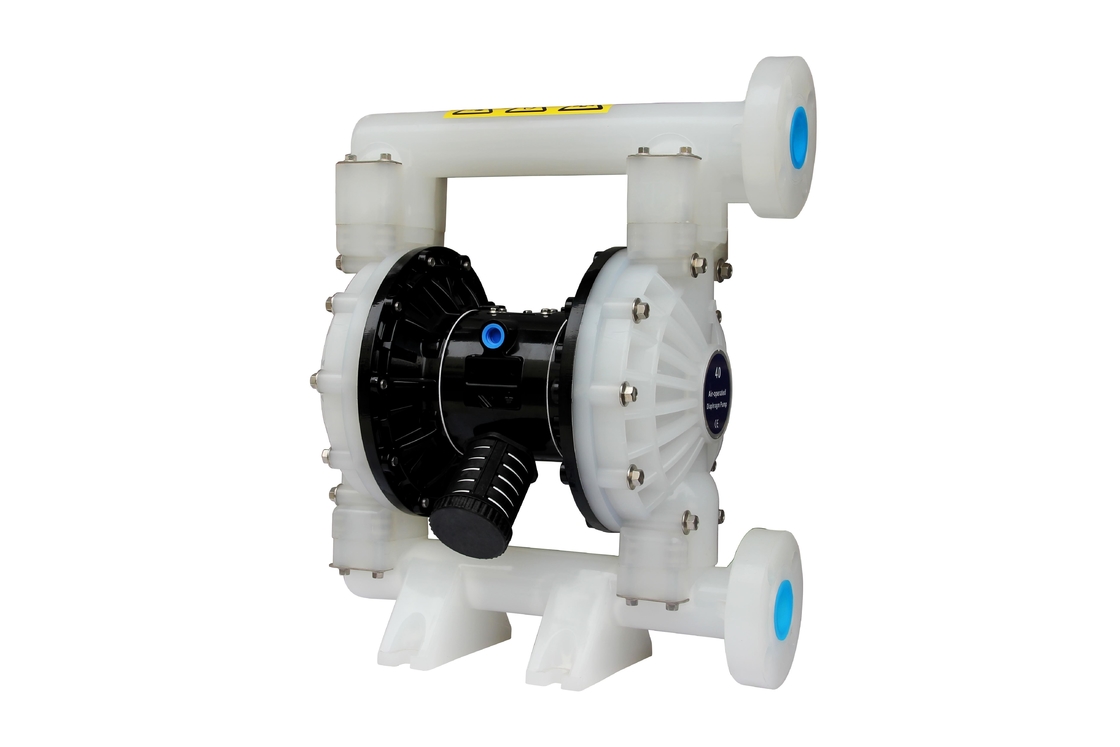

De pneumatische Plastic Pomp van het de Viscositeitsdiafragma van de Diafragmapomp Hoge Met geringe geluidssterkte

Installatiedimensies:

Demontage van de Delen in Vloeibare Sectie

a) eerst, verwijder de pomp uit het pijpleidingssysteem en het afvoerkanaal   van de materialen van de pomp binnen.   B) plaats de pomp in een schone werkomgeving.   c) ontmantel afzetpijp (1) dan van de pomp eerst, en   neem bal (2), o-kop (3) en (47) en balzetel (4)   van het hogere eind van vloeibaar GLB (5) de één na de ander. Daarna   dat, plaatst de pompbovenkant - neer en ontmantelt de inham   leid (11) door buizen om o-kop (3) te nemen en (47), balzetel (4)   en bal (2) van vloeibaar GLB (5).   D) geef de bouten rond de twee vloeibare te demonteren kappen vrij   GLB (5).   e) geef de diafragmaschroef (10) vrij en verwijder diafragma   wasmachine (7), (8) en diafragma (6) van de beide einden.   Verwijder de diafragmastaaf (23) en de lip-vorm verbinding   de ring (25) kan worden vervangen.   Demontage van Delen voor Luchtklep   F) maak de bout (39) los eerst, en ontmantel dan de lucht klep   het insluiten (38), luchtschot (42) en verzegelende pakking (40), en   (41).   g) neem de klepplak (36) en klepplaat (37) van   het omhulsel van de luchtklep (38).   h) ontmantel circlip (29) en neem GLB van het grenseind   (31) van beide einden van het omhulsel van de luchtklep (38), en u   kan de kop (30) vervangen zoals nodig.   I) u kunt de lip-type verpakking (33) na controleren het ontslaan   de spoel (35) van het omhulsel van de luchtklep (38) met   handen.   Demontage van Delen voor ProefValve   j) maak 4 bouten (16) los bevestigend de cilinderkop eerst, en dan   ontmantel de cilinderkop (14) en (18) op zowel einden en   verwijder de o-kop (17).   k) verwijder de verzegelende pakking (19) uit de groef van   motoromhulsel (15).   l) werp de proefstaaf (22) uit en breng staaf (45) van de motor teweeg   het insluiten (15) en u kan de lip-type verpakking (20) vervangen   op de trekkerstaaf of de o-kop (44) op de proefstaaf.   Hermontage van Diafragmapomp   De hermontagestappen van de pomp is onverenigbaar met   die van demontage, worden zodat u vriendelijk gevraagd om te betalen   aandacht aan het volgende in het hermontageproces:   1) Alle verzegelende elementen, evenals hun contactdelen,   moet worden ingevet.   2) Gelieve te controleren zorgvuldig voorafgaand aan het gebruik van al het verzegelen   elementen of zij, zoals oppervlakte beschadigd zijn   schade. Indien beschadigd, te vervangen gelieve de nieuwe.   3) De lippenrichting van lip-type verpakking (20) (, 25) en   (33) met de richting verenigbaar zou moeten zijn in wordt getoond die   grafiek.   4) De bouten op vloeibaar GLB zouden afwisselend moeten worden vastgemaakt   door tegenovergestelde hoeken om een beter het verzegelen resultaat te bereiken.      Het oplossen van problemen   1. Wat vloeistof is uit de uitlaat gelopen die opent   met de luchtstroom.   Controleer het diafragma om het even welke schade.   Controleer de diafragmaschroef losheid   2. Er zijn luchtbellen in de afzetvloeistof   Controleer de verbinding van de zuigingspijp het goede verzegelen.   Controleer de verbinding tussen de zuigingspijp en   opnameverzamelleiding voor het goede verzegelen.   Controleer de O-ring tussen de opnameverzamelleiding en   vloeibaar GLB   Controleer de diafragmaschroeven losheid   3. Lage pompoutput   Controleer de luchtlevering stabiel is.   Controleer de inham/de afzet om het even welke stagnatie.   Controleer schakelaars die de opnameverzamelleiding verbinden lucht   strakheid   De controle dat de bal niet geplakt aan de zetel of de bal is is   niet incorrect gezet.   4. De lucht wordt van de uitlaat gelost die wanneer daar opent   is geen het vergelden beweging.   Controlezegelring (33) op gegleden klep (35).   Controlezegelring (20) op trekkerstaaf (45).   Controlezegelring (25) op de staaf van de diafragmaverbinding
