| Productie: | Diafragmapomp met duikvermogen | Gewicht: | 12.3kg |
|---|---|---|---|
| Functie: | Goede zelfinstructie | Maximumdeeltjesgrootte: | 3mm |
| Gebruik: | Chemisch | Druk: | High Pressure |
| Markeren: | de lucht stelde dubbele diafragmapomp in werking,tweelingdiafragmapomp |
||

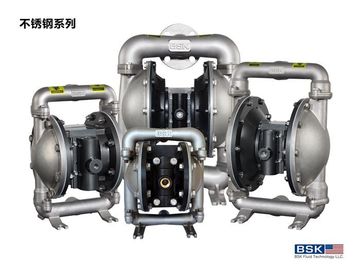

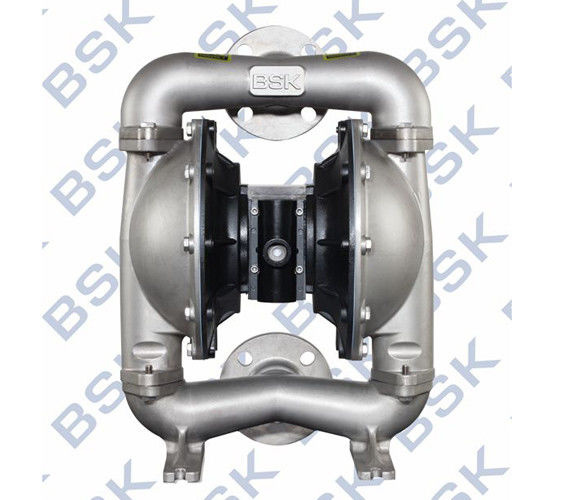

Pneumatische Vacuüm van de het Diafragmapomp van Aro het Membraanpompen Met duikvermogen
De Pompspecificaties Met duikvermogen van het Arodiafragma
De Pomp van het luchtdiafragma
1. Niet lekkage
2. Goede zelfinstructieprestaties
3. Vervoer allerlei middel
De Pompinleiding Met duikvermogen van het Arodiafragma
De pomp van het luchtdiafragma (ken ook als Membraanpomp, lucht in werking gestelde dubbele diafragmapomp (AOOD) of pneumatische diafragmapomp) die een combinatie de het vergelden actie van rubber, thermoplastische of teflondiaphragm en geschikte kleppen één van beide kant van het diafragma (controleklep, vleugelkleppen, klepkleppen, of een andere vorm van afgesloten kleppen) gebruikt om een vloeistof te pompen.
De Pompparameters Met duikvermogen van het Arodiafragma
| Punt | Beschrijving | Eenheid | Verwijzingscijfer |
| 1 | De maximumdruk van de luchtinham | Mpa | 0,83 |
| 2 | Maximumstroomtarief | L/min. | 192 |
| 3 | Maximumlift | M | 70 |
| 4 | Maximumafzetdruk | Mpa | 0,83 |
| 5 | Maximumdeeltjesgrootte | mm | 3 |
| 6 | Gewicht | kg | 12.3 |
| 7 | Geluidsniveau | db | <70 |
De Pomp Hoofdvoordelen Met duikvermogen van het Arodiafragma
1, Wegens het gebruik van luchtmacht, de stroom volgens de uitvoerweerstand die automatisch wordt veranderd. Welke voor hoge viscositeitsvloeistof geschikt is.
2, in ontvlambaar en explosief milieu, de pomp zijn betrouwbaar en de lage kosten, zullen vonk en niet geen oververhitting veroorzaken,
3, het pompvolume zijn klein, gemakkelijk zich te bewegen, geen nodig stichting, geschikte installatie en economie. Kan als mobiele vervoerende pomp worden gebruikt.
4, waar er gevaren zijn, corrosieve materialenverwerking, diafragmapomp kunnen volledig met buitenkant worden gescheiden.
5, de pomp het scheren kracht zijn laag, is het fysieke effect aan middel klein, kan voor het vervoeren van onstabiele chemievloeistof worden gebruikt.
De Pomptoepassing van het luchtdiafragma
Het wordt wijd toegepast in waterzuiveringsinstallatie, de chemische petrochemische industrie,
de industrie, het schilderen, keramiek, milieubescherming, druk en het verven, enz. om allerlei te behandelen
corrosieve, vluchtige, brandbare, giftige vloeistoffen met deeltjes en hoge viscositeit.
2 5 X X - X X X - X (MODELselectie)
Vorm van pijpmond: (F) c-Flens a-BSP B-NPT
Diafragmamateriaal: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Balmateriaal: 9 - Santoprene H – Hytre T – PTFE A - Acetal
Het materiaal van de balzetel: P/K – Polypropyleen/Kynoar SS – Roestvrij staal
Pompmateriaal: SS – Roestvrij staalal – het Koolstofstaal P/K van ci van de Aluminiumlegering – Polypropyleen/Kynoar
Maximum Toegepaste Temperatuurgrenzen (diafragma/bal/verbindingsmateriaal)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - de Teflon van 225°F (- 40° - 107.2°C)················································40° het Nitril - van 220°F (4.4° - 104°C)················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Polypropyleen······································32° - 175°F (0-79.4°C)
1“ Stroomdiagram
Installatiedimensies:
Demontage van de Delen in Vloeibare Sectie
a) eerst, verwijder de pomp uit het pijpleidingssysteem en voer de materialen binnen van de pomp af. B) plaats de pomp in een schone werkomgeving. c) ontmantel afzetpijp (1) eerst van de pomp, en neem dan bal (2), o-kop (3) en (47) en balzetel (4) van het hogere eind van vloeibaar GLB (5) de één na de ander. Na dat, plaats de pompbovenkant - neer en ontmantel de inhampijp (11) om o-kop (3) en (47), balzetel (4) en bal (2) van vloeibaar GLB (5) te nemen. D) geef de bouten rond de twee vloeibare kappen vrij om GLB (5) te demonteren. e) geef de diafragmaschroef (10) vrij en verwijder diafragmawasmachine (7), (8) en diafragma (6) uit de beide einden. Verwijder de diafragmastaaf (23) en kan de lip-vorm zegelring (25) worden vervangen. De demontage van Delen voor Luchtklep F) maakt de bout (39) los eerst, en ontmantelt het omhulsel van de luchtklep (38), dan luchtschot (42) en verzegelende pakking (40), en (41). g) neem de klepplak (36) en klepplaat (37) van het omhulsel van de luchtklep (38). h) ontmantel circlip (29) en neem GLB van het grenseind (31) van beide einden van het omhulsel van de luchtklep (38), en u kunt de kop (30) vervangen zoals nodig. I) u kunt de lip-type verpakking (33) na controleren het ontslaan van de spoel (35) van het omhulsel van de luchtklep (38) met de handen. De demontage van Delen voor Controleklep j) maakt dan 4 bouten (16) los bevestigend de cilinderkop eerst, en ontmantelt de cilinderkop (14) en (18) op beide einden en verwijdert de o-kop (17). k) verwijder de verzegelende pakking (19) uit de groef van het motoromhulsel (15). l) werp de proefstaaf (22) uit en breng staaf (45) van het motoromhulsel (teweeg 15) en u kunt de lip-type verpakking (20) op de trekkerstaaf of de o-kop (44) op de proefstaaf vervangen. De hermontage van Diafragmapomp de hermontagestappen van de pomp is onverenigbaar met die van demontage, zodat wordt u vriendelijk gevraagd om aandacht aan het volgende in het hermontageproces te besteden: 1) Alle verzegelende elementen, evenals hun contactdelen, moeten worden ingevet. 2) Gelieve te controleren zorgvuldig voorafgaand aan het gebruik van alle verzegelende elementen of zij, zoals oppervlakteschade beschadigd zijn. Indien beschadigd, te vervangen gelieve de nieuwe. 3) De lippenrichting van lip-type verpakking (20) (, 25) en (33) met de richting zou verenigbaar moeten zijn in de grafiek wordt getoond die. 4) De bouten op vloeibaar GLB zouden afwisselend door tegenovergestelde hoeken moeten worden vastgemaakt om een beter het verzegelen resultaat te bereiken. Het oplossen van problemen 1. Wat vloeistof is uit de uitlaat gelopen die samen met de luchtstroom openen. Controleer het diafragma om het even welke schade. Controleer de diafragmaschroef losheid 2. Er zijn Luchtbellen in de afzet vloeibare Controle de verbinding van de zuigingspijp voor het goede verzegelen. Controleer de verbinding tussen de zuigingspijp en de opnameverzamelleiding het goede verzegelen. Controleer de O-ring tussen de opnameverzamelleiding en de vloeibare GLB-Controle het diafragma voor losheid 3 schroeft. De lage Controle van de pompoutput de luchtlevering is stabiel. Controleer de inham/de afzet om het even welke stagnatie. Controleer schakelaars die de opnameverzamelleiding verbinden de Controle van de luchtstrakheid dat de bal niet gehouden aan de zetel is of de bal niet incorrect gezet is. 4. De lucht wordt gelost van de uitlaat die wanneer er geen het vergelden beweging is openen. Controlezegelring (33) op gegleden klep (35). Controlezegelring (20) op trekkerstaaf (45). Controlezegelring (25) op de staaf van de diafragmaverbinding
