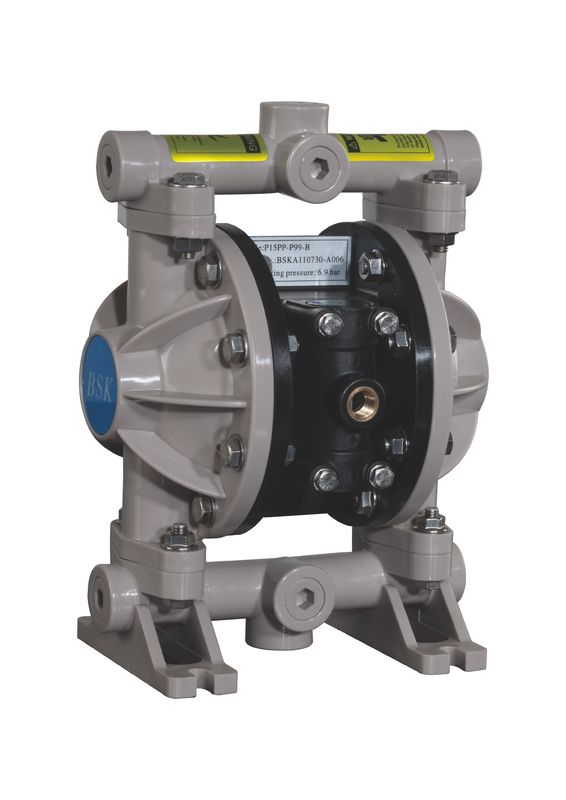

De PompGeluidsniveau van het roestvrij staallucht Gedreven Dubbel Diafragma 85 Db

De PompGeluidsniveau van het roestvrij staallucht Gedreven Dubbel Diafragma 85 Db

Ongeveer Lucht Gedreven Dubbele Diafragmapomp

Als u één enkele pomp zoekt die in een grote verscheidenheid van toepassingen kan worden gebruikt, wilt u een pneumatische dubbele pomp van diafragma(aodd). JBSL verstrekt de volledigste lijn van AODD-pompen beschikbaar bij één bron. Geen andere fabrikant biedt meer AODD-pompen aan – of meer grootte en stroomopties – die aan elke sanitaire standaard, met inbegrip van FDA, USDA, 3A en EHEDG voldoen.

Producteigenschappen

De lucht Gedreven Dubbele Parameters van de Diafragmapomp

40 X X - X X X - X (MODELselectie)

Vorm van pijpmond: (F) c-Flens a-BSP B-NPT

Diafragmamateriaal: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Balmateriaal: 9 - Santoprene H – Hytre T – PTFE A - Acetal

Het materiaal van de balzetel: P/K – Polypropyleen/Kynoar SS – Roestvrij staal

Pompmateriaal: SS – Roestvrij staalal – het Koolstofstaal P/K van ci van de Aluminiumlegering – Polypropyleen/Kynoar

Hoofdprestatiesparameters

Nr. De parameter noemt Eenhedenreferentiewaarden

1 Max. Werkende Mpa 0,83 van de Luchtdruk

2 Max. Stroom l/min. 330

3 Max. Hoofdm 70

4 Max. Vloeibare Mpa 0,83 van de Outputdruk

5 Max. Deeltje door Diameter mm 6

6 gewicht kg 19.5/2.5 (PP/KV) /35 (AL)/35 (SS/CI)

7 Geluidsniveau db <85>

Maximum Toegepaste Temperatuurgrenzen (diafragma/bal/verbindingsmateriaal)

Acetal ················································································40° - 150°F (4,4 - 65.5°C)

Santoprene···················································································- 40° - de Teflon van 225°F (- 40° - 107.2°C)························································································40° het Nitril - van 220°F (4.4° - 104°C)··························································································10° - 180°F (- 12° - 82°C) Viton······················································································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································································- 20°-150°F (- 12° - 93°C) Kynar····················································································10°-200°F (- 28.9° - 65.5°C) Polypropyleen··········································································32° - 175°F (0-79.4°C)

1.5“ Stroomdiagram

WERKENDE INSTRUCTIES

• Spoel altijd de pomp met een oplosmiddel compatibel met het materiaal die als het materiaal die worden gepompt aan „vestiging“ wanneer niet in gebruik voor een periode onderworpen is worden gepompt.

• Maak de luchtlevering van de pomp los als het voor een paar uren inactief moet zijn.

• Het afzet materiële volume wordt geregeerd niet alleen door de luchtlevering maar ook door de materiële levering beschikbaar bij de inham. Het materiële leveringsbuizenstelsel zou niet moeten te klein of restrictief zijn. Ben zeker om slang niet te gebruiken die zou kunnen instorten.

• Wanneer de diafragmapomp in gedwongen wordt gebruikt - voed (overstroomde inham) situatie, adviseert men dat een „Controleklep“ bij de luchtinham wordt geïnstalleerd.

• Beveilig de benen van de diafragmapomp aan een geschikte oppervlakte tegen schade door trilling te verzekeren.

Onderhoud

• Gelieve te verwijzen naar het componentenschema in de assemblagetekeningen om omhoog de serienummers en de namen van delen te kijken en de informatie van delen en onderhoudsservicepack te begrijpen.
•
• Sommige BSK-delen zijn duidelijk zoals „dragend delen“, die tot de snelle dienst en onderbrekingsvermindering kunnen bijdragen.
•
• De de dienstuitrustingen zijn die aan de dienst twee de afzonderlijke functies van de diafragmapomp worden verdeeld: 1. LUCHTsectie, 2. VLOEIBARE SECTIE. VLOEIBARE seconde - TION is verder verdeeld om typische deel MATERIËLE OPTIES aan te passen.
•
• Verstrek een schone het werkoppervlakte om gevoelige interne bewegende delen tegen verontreiniging van vuil en buitenlandse kwestie te beschermen tijdens de dienstdemontage en hermontage.
•
• Houd goede verslagen van serviceactiviteit bij en omvat pomp binnen preven - tive onderhoudsprogramma.
•
• Alvorens, leeg gevangen materiaal bij de afzetman - ifold door de pompbovenkant te draaien - neer te demonteren aan afvoerkanaalmateriaal van de pomp.
