| naam: | diafragma vloeibare pomp | Type: | Zelfinstructie |
|---|---|---|---|
| Maximumstroomtarief: | 378l/min | Maximumlift: | 70m |
| Gebruik: | Afvalwater | Functie: | hoog rendement |
| Markeren: | tweelingdiafragmapomp,dubbelwerkende diafragmapomp |
||

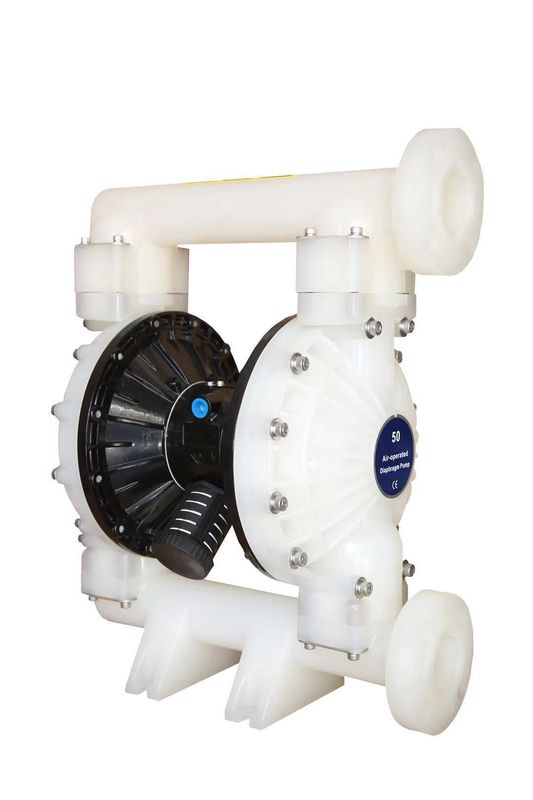

De Vloeibare Pomp van het afvalwaterdiafragma/Zelf het Waterpomp van het Instructiemembraan
Diafragma Vloeibaar Pomp het Werk Principe
In de twee symmetrische die pompkamer met een diafragma wordt uitgerust, dat door een stam van het centrumcouplet wordt verbonden. De samengeperste lucht komt uit de klep van de pompinham, en gaat in één die holte binnen, duwt de diafragmabeweging, en gassen van een andere holte worden uitgezonden. Eens aan de bestemming, zullen de componenten van de gasdistributie automatisch samengeperste lucht in een andere kamer, het diafragma aan de tegenovergestelde richting duwen, dus tot diafragma twee ononderbroken synchronisatie aan het vergelden van beweging maken.
De samengeperste lucht gaat in de klep, maakt het diafragma aan de juiste beweging, en de kamerzuiging maakt middelgroot binnengaan in, de bal in de ruimte duwen, die sluit de kogelklep wegens inhalatie, Media door uitdrijving worden gelost, en opende de kogelklep en sluit tegelijkertijd de kogelklep, verhindert achterstroom, dus om middelgrote onafgebroken van de geïnhaleerde ingang te maken, uitgangsafvoer.
Parameters van de diafragma de Vloeibare Pomp
| Punt | Beschrijving | Eenheid | Verwijzingscijfer |
| 1 | De maximumdruk van de luchtinham | Mpa | 0,83 |
| 2 | Maximumstroomtarief | L/min. | 378 |
| 3 | Maximumlift | M | 70 |
| 4 | Maximumafzetdruk | Mpa | 0,83 |
| 5 | Maximumdeeltjesgrootte | mm | 6 |
| 6 | Gewicht | kg | 23 |
| 7 | Geluidsniveau | db | <70 |
Toepassing van de diafragma de Vloeibare Pomp:
De pneumatische diafragmapomp is een nieuwe vervoerende machine, die het nieuwe soort pomp is. De samengeperste lucht als krachtbron, het kan gebruik in om het even welke corrosieve vloeistof, vloeistof zijn met deeltje, hoge viscositeit, gemakkelijke vluchtige, ontvlambare, hoogst giftige vloeistof.
2 5 X X - X X X - X (MODELselectie)
Vorm van pijpmond: (F) c-Flens a-BSP B-NPT
Diafragmamateriaal: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Balmateriaal: 9 - Santoprene H – Hytre T – PTFE A - Acetal
Het materiaal van de balzetel: P/K – Polypropyleen/Kynoar SS – Roestvrij staal
Pompmateriaal: SS – Roestvrij staalal – het Koolstofstaal P/K van ci van de Aluminiumlegering – Polypropyleen/Kynoar
Maximum Toegepaste Temperatuurgrenzen (diafragma/bal/verbindingsmateriaal)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - de Teflon van 225°F (- 40° - 107.2°C)·················································40° het Nitril - van 220°F (4.4° - 104°C)··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) Polypropyleen········································32° - 175°F (0-79.4°C)
Demontage van de Delen in Vloeibare Sectie
a) eerst, verwijder de pomp uit het pijpleidingssysteem en voer de materialen binnen van de pomp af. B) plaats de pomp in een schone werkomgeving. c) ontmantel afzetpijp (1) eerst van de pomp, en neem dan bal (2), o-kop (3) en (47) en balzetel (4) van het hogere eind van vloeibaar GLB (5) de één na de ander. Na dat, plaats de pompbovenkant - neer en ontmantel de inhampijp (11) om o-kop (3) en (47), balzetel (4) en bal (2) van vloeibaar GLB (5) te nemen. D) geef de bouten rond de twee vloeibare kappen vrij om GLB (5) te demonteren. e) geef de diafragmaschroef (10) vrij en verwijder diafragmawasmachine (7), (8) en diafragma (6) uit de beide einden. Verwijder de diafragmastaaf (23) en kan de lip-vorm zegelring (25) worden vervangen. De demontage van Delen voor Luchtklep F) maakt de bout (39) los eerst, en ontmantelt het omhulsel van de luchtklep (38), dan luchtschot (42) en verzegelende pakking (40), en (41). g) neem de klepplak (36) en klepplaat (37) van het omhulsel van de luchtklep (38). h) ontmantel circlip (29) en neem GLB van het grenseind (31) van beide einden van het omhulsel van de luchtklep (38), en u kunt de kop (30) vervangen zoals nodig. I) u kunt de lip-type verpakking (33) na controleren het ontslaan van de spoel (35) van het omhulsel van de luchtklep (38) met de handen. De demontage van Delen voor Controleklep j) maakt dan 4 bouten (16) los bevestigend de cilinderkop eerst, en ontmantelt de cilinderkop (14) en (18) op beide einden en verwijdert de o-kop (17). k) verwijder de verzegelende pakking (19) uit de groef van het motoromhulsel (15). l) werp de proefstaaf (22) uit en breng staaf (45) van het motoromhulsel (teweeg 15) en u kunt de lip-type verpakking (20) op de trekkerstaaf of de o-kop (44) op de proefstaaf vervangen. De hermontage van Diafragmapomp de hermontagestappen van de pomp is onverenigbaar met die van demontage, zodat wordt u vriendelijk gevraagd om aandacht aan het volgende in het hermontageproces te besteden: 1) Alle verzegelende elementen, evenals hun contactdelen, moeten worden ingevet. 2) Gelieve te controleren zorgvuldig voorafgaand aan het gebruik van alle verzegelende elementen of zij, zoals oppervlakteschade beschadigd zijn. Indien beschadigd, te vervangen gelieve de nieuwe. 3) De lippenrichting van lip-type verpakking (20) (, 25) en (33) met de richting zou verenigbaar moeten zijn in de grafiek wordt getoond die. 4) De bouten op vloeibaar GLB zouden afwisselend door tegenovergestelde hoeken moeten worden vastgemaakt om een beter het verzegelen resultaat te bereiken. Het oplossen van problemen 1. Wat vloeistof is uit de uitlaat gelopen die samen met de luchtstroom openen. Controleer het diafragma om het even welke schade. Controleer de diafragmaschroef losheid 2. Er zijn Luchtbellen in de afzet vloeibare Controle de verbinding van de zuigingspijp voor het goede verzegelen. Controleer de verbinding tussen de zuigingspijp en de opnameverzamelleiding het goede verzegelen. Controleer de O-ring tussen de opnameverzamelleiding en de vloeibare GLB-Controle het diafragma voor losheid 3 schroeft. De lage Controle van de pompoutput de luchtlevering is stabiel. Controleer de inham/de afzet om het even welke stagnatie. Controleer schakelaars die de opnameverzamelleiding verbinden de Controle van de luchtstrakheid dat de bal niet gehouden aan de zetel is of de bal niet incorrect gezet is. 4. De lucht wordt gelost van de uitlaat die wanneer er geen het vergelden beweging is openen. Controlezegelring (33) op gegleden klep (35). Controlezegelring (20) op trekkerstaaf (45). Controlezegelring (25) op de staaf van de diafragmaverbinding
