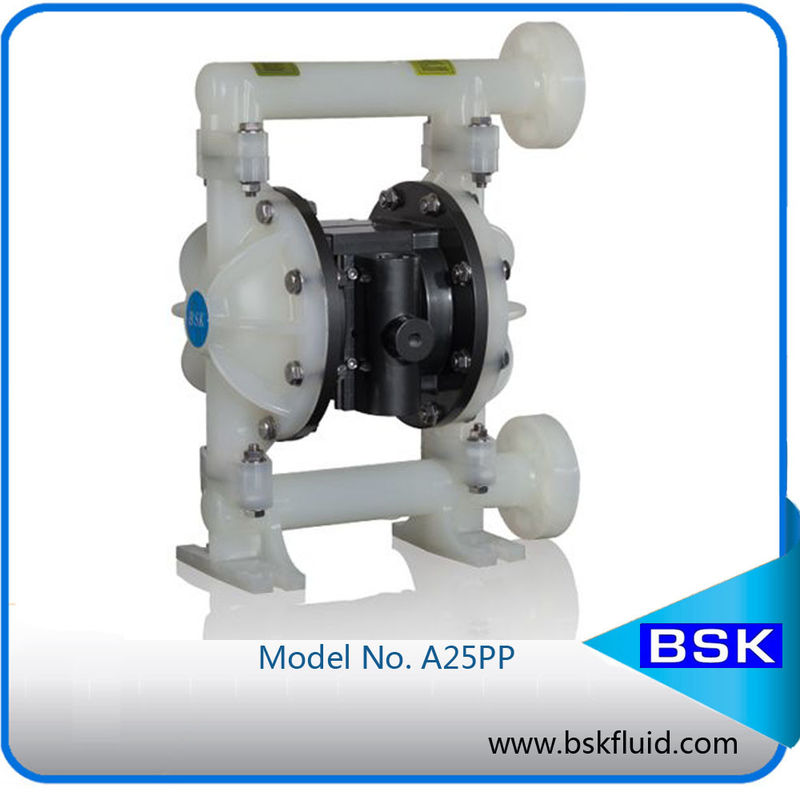

Zelfpomp van het Instructie Pneumatische Diafragma 1,5 Druk van de de Pomp de Lage Lucht van het Luchtdiafragma

Opmerking: Het pompengewicht in de lijst is benadering. Zal verschillen wegens de componenten worden veroorzaakt. Enkel voor verwijzing.

Materiële Temperatuurgrenzen (Diafragma/bal/verzegeld materiaal)

De vacuümbeschrijving van de Diafragmapomp

De BSK-diafragmapomp biedt hoog volumelevering zelfs bij lage luchtdruk en een brede waaier van materiële beschikbare aan verenigbaarheidsopties. BSK-de pompen kenmerken box bestand ontwerp, modulaire luchtmotor/vloeibare secties.

De lucht stelde dubbele diafragmapompen in werking gebruikt een drukverschil in de luchtkamers om zuiging afwisselend tot stand te brengen en de positieve vloeibare druk in de vloeibare kamers, balcontroles verzekert een positieve stroom van vloeistof.

Na ventilatie, speelt de pomp om te lopen mee, en de outputdruk bereikt de gewenste output. Wanneer de druk in de output de maximumgrenzen bereikt (het equivalent allebei van inlet&outlet gesloten is) de Pomp zal ophouden lopend. Zodra de druk in de pijpleiding minder dan de maximumklep is zal de pomp verrichting. hervatten.

ONDERHOUD

• Verwijs naar de deelmeningen in de assemblagegrafiek voor het aantal van de delen en de naam om de informatie van de deel en de dienstuitrustingen te begrijpen.
• De delen die met „Kwetsbare delen“ merkten, zullen om deze delen voor te bereiden u ter beschikking sparen tijd voor snel onderhoud helpen en zullen onderbreking verminderen.
• De functies van de uitrustingen van de onderhoudsdienst zijn gescheiden in 2 onafhankelijke secties: 1, Luchtuitrustingen; 2, Natte uitrustingen.  De natte uitrustingen zullen verder onderverdeeld worden om de materiële opties voor typische delen aan te passen.
  • Verstrek een schone het werkoppervlakte om gevoelige interne bewegende delen tegen verontreiniging van vuil en buitenlandse kwestie te beschermen tijdens de dienstdemontage en hermontage.
  • Houd goede verslagen van serviceactiviteit bij en omvat pomp in preventief onderhoudsprogramma.
  • Alvorens te demonteren, leeg gevangen materiaal in de afzetverzamelleiding door de pompbovenkant - neer aan afvoerkanaalmateriaal van de pomp te draaien.

Het onderhoud die van de diafragmapomp aandachtspunten terugstellen.

• Alle verzegelde delen en verbonden posities moeten met vet worden met een laag bedekt.
• Al hergebruik verzegelde delen moet worden gecontroleerd als er schade als er schade op de oppervlakte heeft, alstublieft heeft om nieuwe te gebruiken.
• De lippenrichting van de de zegelringsbehoefte van de lippenvorm om aan de geleide richting op de grafiek te installeren.
• De bouten op vloeibaar GLB moeten zijn het vastgemaakte afwisselen om het betere het verzegelen effect te verzekeren.

Het oplossen van problemenbegeleiding

1.Air de afzet heeft vloeistof wanneer het pompen

 Controleer als het diafragma beschadigd is

 Controleer als het diafragma het losmaken vastbout

2.The de outputvloeistof heeft bel

  Controleer de verbindingen van de zuigingspijp goed worden verzegeld

  Controleer de zuigingspijp en de vloeibare inham wordt goed verzegeld

  Controleer de ring tussen vloeibare inham en vloeibaar GLB is met O-ring

  Controleer de diafragmabouten worden vastgemaakt

3.Pumping de capaciteit is laag

  Controleer als de luchtlevering stabiel is

   Controleer of de inham en de afzet worden geblokkeerd

   Controleer de verbinding aan de vloeibare inham en niet lekkage wordt verzegeld

   Controleer als de balstok aan de balzetel of balzetel niet geschikt is

4.  Zonder motie te vergelden, wordt de luchtstroom gelost van de uitlaathaven

    Controleer de verzegelde ring van de belangrijkste luchtklep

    Controleer de verzegelde ring van de proefstaafklep

    Controleer de verzegelde ring van de diafragmastaaf
