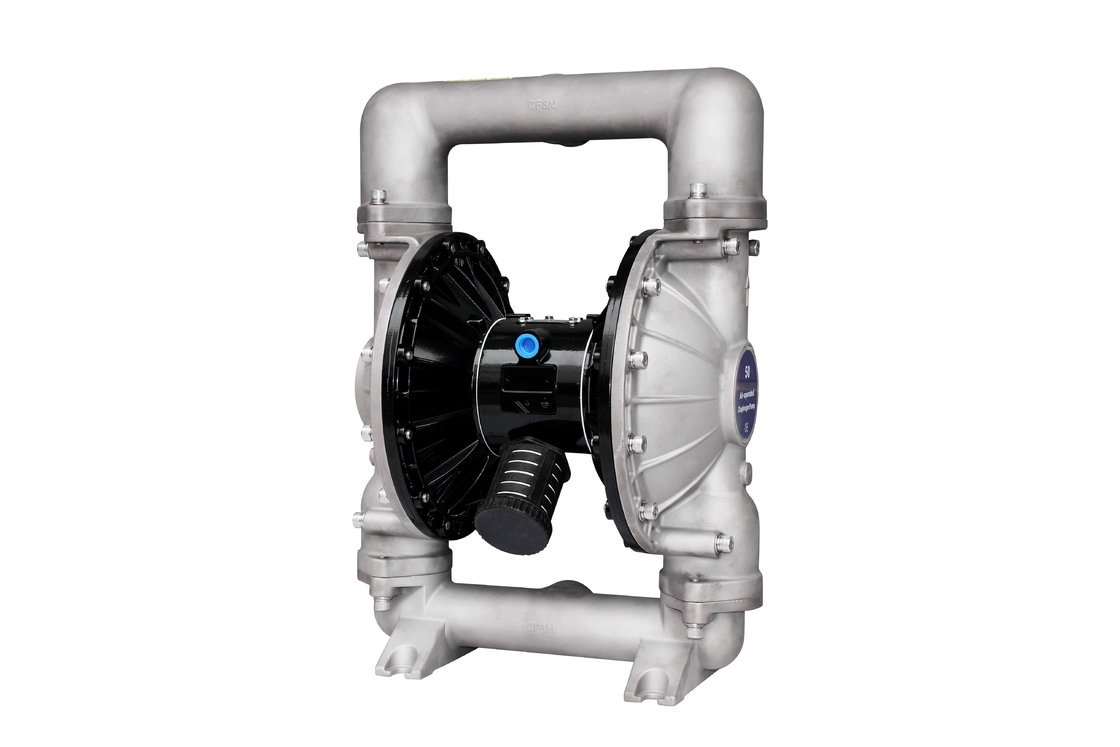

0.83mpa de dubbele niet Lekkage Pneumatische 8.6bar van de Diafragmapomp

Algemene Beschrijving

Eisen ten aanzien van Lucht en Smering

BOVENMATIGE LUCHTdruk. Kan pompschade, lichamelijk letsel of bezitsschade veroorzaken.

• Een filter geschikt om deeltjes uit te filtreren groter zou dan 50 microns op de luchtlevering moeten worden gebruikt. Er is geen die smering buiten het de ringssmeermiddel wordt vereist van „O“ dat tijdens assemblage of reparatie wordt toegepast.
• Indien de gesmeerde lucht aanwezig is, zorg ervoor dat het met de ringen en de verbindingen van „O“ in de sectie van de luchtmotor van de pomp compatibel is.

WERKENDE INSTRUCTIES

• Spoel altijd de pomp met een oplosmiddel compatibel met het materiaal die als het materiaal die worden gepompt aan „vestiging“ wanneer niet in gebruik voor een periode onderworpen is worden gepompt.
• Maak de luchtlevering van de pomp los als het voor een paar uren inactief moet zijn.
• Het afzet materiële volume wordt geregeerd niet alleen door de luchtlevering maar ook door de materiële levering beschikbaar bij de inham. Het materiële leveringsbuizenstelsel zou niet moeten te klein of restrictief zijn. Ben zeker om slang niet te gebruiken die zou kunnen instorten.
• Wanneer de diafragmapomp in gedwongen wordt gebruikt - voed (overstroomde inham) situatie, adviseert men dat een „Controleklep“ bij de luchtinham wordt geïnstalleerd.
• Beveilig de benen van de diafragmapomp aan een geschikte oppervlakte tegen schade door trilling te verzekeren.

Onderhoud

• Gelieve te verwijzen naar het componentenschema in de assemblagetekeningen om omhoog de serienummers en de namen van delen te kijken en de informatie van delen en onderhoudsservicepack te begrijpen.
• Sommige BSK-delen zijn duidelijk zoals „dragend delen“, die tot de snelle dienst en onderbrekingsvermindering kunnen bijdragen.
• De de dienstuitrustingen zijn aan de dienst twee de afzonderlijke functies die van de diafragmapomp worden verdeeld: 1. LUCHTsectie, 2. VLOEIBARE SECTIE. VLOEIBARE seconde - TION is verder verdeeld om typische deel MATERIËLE OPTIES aan te passen.
• Verstrek een schone het werkoppervlakte om gevoelige interne bewegende delen tegen verontreiniging van vuil en buitenlandse kwestie te beschermen tijdens de dienstdemontage en hermontage.
• Houd goede verslagen van serviceactiviteit bij en omvat pomp binnen preven - tive onderhoudsprogramma.
• Alvorens, leeg gevangen materiaal bij de afzetman - ifold door de pompbovenkant te draaien - neer te demonteren aan afvoerkanaalmateriaal van de pomp.

VLOEIBARE SECTIEdemontage

• Verwijder hogere en lagere verzamelleiding (1) en (11).
• Verwijder bal (2), ring van „O“ (3) (47) en balzetel (4).
• Verwijder vloeibaar GLB (5).

NOTA: Slechts gebruiken de diafragmamodellen een primair diafragma (6A) en een reservediafragma (6). Verwijs naar iliary aux   mening in de Vloeibare Sectieillustratie.

• Verwijder de schroef (10), wasmachine (9), diafragma (6A, 6) en diafragmawasmachine (7, 8).
  NOTA: Kras of breng niet de oppervlakte van (23) diafragmastaaf in de war.

VLOEIBARE SECTIEhermontage

• Breng in omgekeerde volgorde opnieuw samen.
• Maak en inspecteer alle delen schoon. Vervang versleten of beschadigde delen zonodig met nieuwe delen.
• Smeer (23) diafragmastaaf en 25) De ring van „Y“ met vet.
• Bevestig de diafragmastaaf (23) met het hulpinstallatiehulpmiddel.
• Voorafgaand aan het definitieve vastmaken van bouten en noten, te bepalen gelieve of het diafragma (6A, 6) op vloeibaar GLB (5) behoorlijk wordt gericht om het verdraaien van het diafragma te vermijden.
• Voor de modellen die diafragma gebruiken: drie rubberdiafragma's (6) aan de kant, die met kamer van de LUCHT de ZIJ „lucht“ duidelijk zijn worden opgezet in gezicht van het pomplichaam.
• Begin de pomp, controleer het vastmaken en het verzegelen nadat het voor een periode loopt.

Installatiedimensies:
