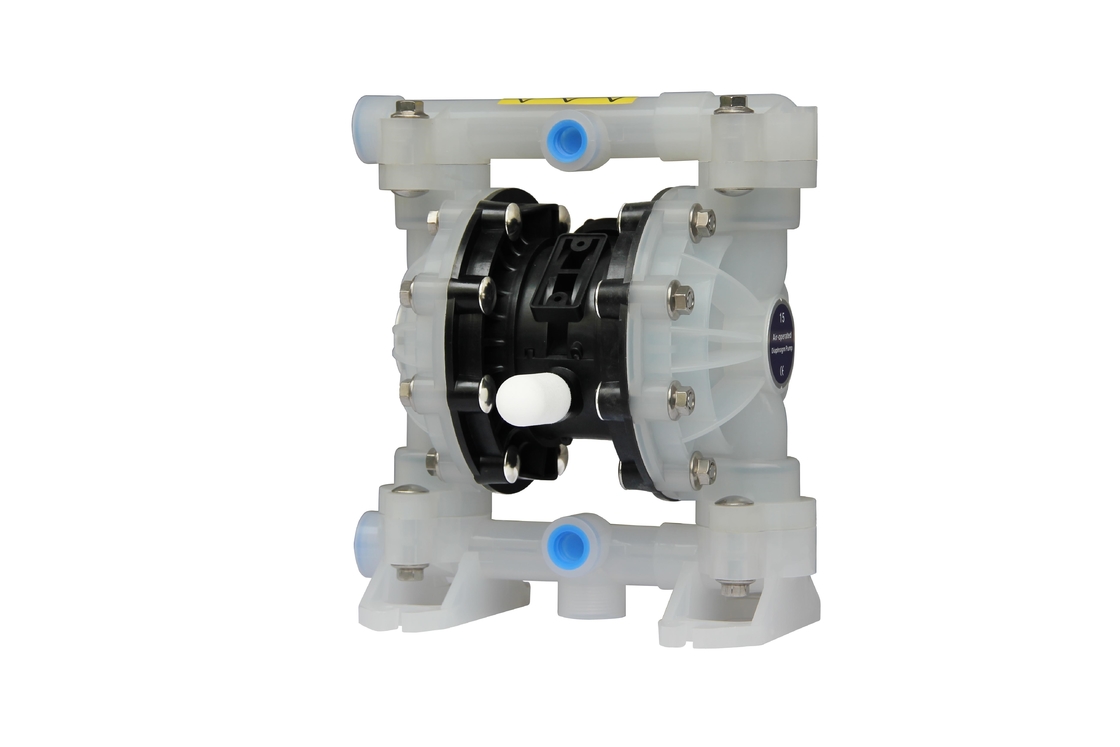

De bidirectionele Draagbare Sterke Zure Lucht In werking gestelde Vergeldende Pomp van de Diafragmapomp

Dubbelwerkende de Pomplucht Gedreven Duikboot van het Polypropyleendiafragma

De pomp van het luchtdiafragma

(ken ook als Membraanpomp, lucht in werking gestelde dubbele diafragmapomp (AOOD) of pneumatische diafragmapomp) dat een combinatie de het vergelden actie van rubber, thermoplastische of diafragma en geschikte kleppen één van beide kant van het diafragma (controleklep, vleugelkleppen, klepkleppen, of een andere vorm van afgesloten kleppen) gebruikt om een vloeistof te pompen.

De Pomp van het luchtdiafragma

1. Niet lekkage
2. Goede zelfinstructieprestaties
3. Vervoer allerlei middel
4. Materiaal: Uit gegoten staal, Alu, SS, pp

Toepassing


De pomp kan diverse zuigen sterke zure, alkali en corrosieve vloeibare enz.

Algemene Beschrijving

De diafragmapomp biedt hoog volumelevering zelfs bij lage luchtdruk en een B-wegwaaier van aan materiële beschikbare verenigbaarheidsopties. Verwijs naar de model en optiegrafiek. De pomp wordt voorzien van de gemodulariseerde luchtmotor en de vloeibare sectie.

De lucht in werking gestelde diafragmapomp produceert afwisselend de opname vloeibare druk en positieve vloeibare druk in de vloeibare kamer door het drukverschil in de luchtkamer te gebruiken. De kogelklep kan de voorwaartse stroom van vloeistof verzekeren.

Pomp het cirkelen zal beginnen aangezien de luchtdruk wordt toegepast en het zal omhoog met de vraag blijven pompen en houden. Het zal lijn pres en handhaven - zeker en ophouden cirkelend zodra de maximumlijndruk wordt bereikt (dis - pensing gesloten apparaat) bouwen en zal pompen zoals nodig hervatten.

VLOEIBARE SECTIEdemontage

• Verwijder hogere en lagere verzamelleiding (1) en (11).

• Verwijder bal (2), ring van „O“ (3) (47) en balzetel (4).

• Verwijder vloeibaar GLB (5).

NOTA: Slechts gebruiken de diafragmamodellen een primair diafragma (6A) en een reservediafragma (6). Verwijs naar iliary aux   mening in de Vloeibare Sectieillustratie.

• Verwijder de schroef (10), wasmachine (9), diafragma (6A, 6) en diafragmawasmachine (7, 8).
  NOTA: Kras of breng niet de oppervlakte van (23) diafragmastaaf in de war.

VLOEIBARE SECTIEhermontage

• Breng in omgekeerde volgorde opnieuw samen.

• Maak en inspecteer alle delen schoon. Vervang versleten of beschadigde delen zonodig met nieuwe delen.

• Smeer (23) diafragmastaaf en 25) De ring van „Y“ met vet.

• Bevestig de diafragmastaaf (23) met het hulpinstallatiehulpmiddel.

• Voorafgaand aan het definitieve vastmaken van bouten en noten, te bepalen gelieve of het diafragma (6A, 6) op vloeibaar GLB (5) behoorlijk wordt gericht om het verdraaien van het diafragma te vermijden.

• Voor de modellen die diafragma gebruiken: drie rubberdiafragma's (6) aan de kant, die met kamer van de LUCHT de ZIJ „lucht“ duidelijk zijn worden opgezet in gezicht van het pomplichaam.

• Begin de pomp, controleer het vastmaken en het verzegelen nadat het voor een periode loopt.

•
