Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| naam: | De Pomp van het polypropyleendiafragma | voordeel: | hoog volume |
|---|---|---|---|
| Functie: | Goede zelfinstructieprestaties | De maximumdruk van de luchtinham: | 0.6 MPa |
| Maximumstroomtarief: | 271/Min | Maximum droge zuiging: | 4.2M |
| Markeren: | zure diafragmapomp,lucht aangedreven diafragmapomp |
||
Van de het Diafragmapomp van het hoog Volumepolypropyleen Goede Zelf de Instructieprestaties

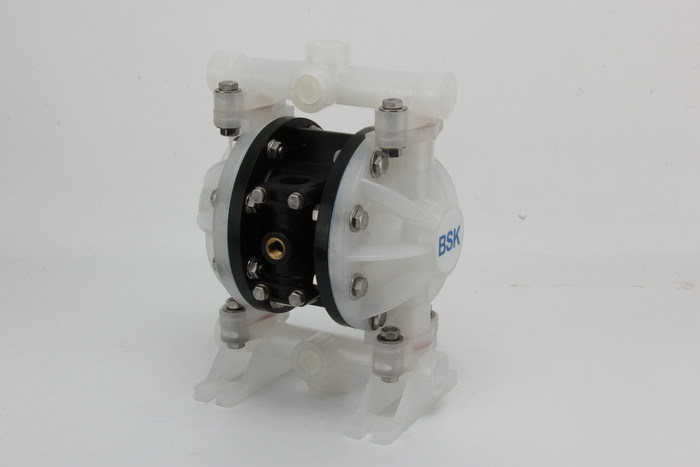

De Pomp van het polypropyleendiafragma
(ken ook als Membraanpomp, lucht in werking gestelde dubbele diafragmapomp (AOOD) of pneumatische diafragmapomp) dat een combinatie de het vergelden actie van rubber, thermoplastische of teflondiaphragm en geschikte kleppen één van beide kant van het diafragma (controleklep, vleugelkleppen, klepkleppen, of een andere vorm van afgesloten kleppen) gebruikt om een vloeistof te pompen.
| Punt | Beschrijving | Eenheid | Verwijzingscijfer |
| 1 | De maximumdruk van de luchtinham | Mpa | 0,6 |
| 2 | Maximumstroomtarief | 1/Min | 27 |
| 3 | Maximumlift | M | 45 |
| 4 | Maximumafzetdruk | Mpa | 0,6 |
| 5 | Maximumdeeltjesgrootte | mm | 1 |
| 6 | Gewicht | kg | 1.8 |
| 7 | Geluidsniveau | db | <68 |
| 8 | Maximum droge zuiging | m | 4.2 |
De Pomptoepassing van het polypropyleendiafragma
1, Giftige, brandbare en volatilizable vloeistoffen.
2, Sterke zure, sterke alkalivloeistoffen met corrosie
3, de Tankervrachtwagen, bilk installatie, lading en maken van olieproducten leeg
4, Groenten in het zuur, fruitpulp, fijngestampte aardappels, chocolade, enz.
5, Verf, rubber, pigment en kleefstoffen
6, Diverse ceramische pulp, het voegen, mortier en dunne modder
7, Divers latex, organische oplosmiddelen, het vullen
8, het Ontdoen van van oliedrager (pomp vuil water en overblijvende olie)
9, Gemeenschappelijke hop, dun deeg van gistmacht, stroop en melasse
10, Speciale vloeistof
Algemene Beschrijving
De diafragmapomp biedt hoog volumelevering zelfs bij lage luchtdruk en een B-wegwaaier van aan materiële beschikbare verenigbaarheidsopties. Verwijs naar de model en optiegrafiek. De pomp wordt voorzien van de gemodulariseerde luchtmotor en de vloeibare sectie.
De lucht in werking gestelde diafragmapomp produceert afwisselend de opname vloeibare druk en positieve vloeibare druk in de vloeibare kamer door het drukverschil in de luchtkamer te gebruiken. De kogelklep kan de voorwaartse stroom van vloeistof verzekeren.
Pomp het cirkelen zal beginnen aangezien de luchtdruk wordt toegepast en het zal omhoog met de vraag blijven pompen en houden. Het zal lijn pres en handhaven - zeker en ophouden cirkelend zodra de maximumlijndruk wordt bereikt (dis - pensing gesloten apparaat) bouwen en zal pompen zoals nodig hervatten.
VLOEIBARE SECTIEdemontage
Verwijder hogere en lagere verzamelleiding (1) en (11).
Verwijder bal (2), ring van „O“ (3) (47) en balzetel (4).
Verwijder vloeibaar GLB (5).
NOTA: Slechts gebruiken de diafragmamodellen een primair diafragma (6A) en een reservediafragma (6). Verwijs naar de aux iliary mening in de Vloeibare Sectieillustratie.
Verwijder de schroef (10), wasmachine (9), diafragma (6A, 6) en diafragmawasmachine (7, 8).
NOTA: Kras of breng niet de oppervlakte van (23) diafragmastaaf in de war.
VLOEIBARE SECTIEhermontage
Breng in omgekeerde volgorde opnieuw samen.
Maak en inspecteer alle delen schoon. Vervang versleten of beschadigde delen zonodig met nieuwe delen.
Smeer (23) diafragmastaaf en 25) De ring van „Y“ met vet.
Bevestig de diafragmastaaf (23) met het hulpinstallatiehulpmiddel.
Voorafgaand aan het definitieve vastmaken van bouten en noten, te bepalen gelieve of het diafragma (6A, 6) op vloeibaar GLB (5) behoorlijk wordt gericht om het verdraaien van het diafragma te vermijden.
Voor de modellen die Teflondiafragma gebruiken: drie rubberdiafragma's (6) aan de kant, die met kamer van de LUCHT de ZIJ „lucht“ duidelijk zijn worden opgezet in gezicht van het pomplichaam.
Begin de pomp, controleer het vastmaken en het verzegelen nadat het voor een periode loopt.
